Запчасти SINMAG

 :::::


Схема запасных частей для хлеборезки SINMAG SM-302

Схема запасных частей для хлеборезки SINMAG SM-302

Оригинальные ножи (лезвия) для хлеборезки SINMAG модель SM-302
(нажмите на картинку для увеличения)

Номер детали по схеме Название Количество в машине Примечания
1 Стенка машины (левая) 1
2 Стенка машины (правая) 1
3 Гайка 1 7/8"
4 Ручка 2
5 Фиксирующий рычаг 3 5/8"х508 мм
6 Стопорный пластиковый болт 3 5/16"х1"
7 Поддерживающий стержень 2 Правый и Левый
8 L-образная фиксирующая пластина 1 1"х505 мм
9 Передняя крышка 1
10 Желоб для подачи хлеба 1
11 Прижимающая пластина 1
12 Крепление пластины деления 1
13 Фиксирующий блок 1
14 Стержень, фиксирующий полку ножей 1 7/8"
15 Подшипник поз.15 4
16 Акриловая пластина 2
17 Верхний спускной желоб для хлеба 1
18 Фиксирующий блок для желоба для хлеба 3
19 Задняя крышка 1
20 Стопорный болт 4 6х15 мм
21 Направляющий стержень 2
22 Ось скольжения для направляющих стержней 1 3/8"х510 мм
23 Ось скольжения для направляющих стержней 1 3/8"х448 мм
24 Главная ось 1 7/8"х508 мм
25 Полка ножей 1
26 Полка ножей 1
27 Нож (лезвие) 31
28 Фиксирующий штифт 31
29 Фиксирующий блок для лезвий 62
30 Пружина 31
31 Т-образная трубка 1
32 Приводная ось 2
33 Кулиса приводной оси 2
34 L-образная пластина 2 1"х270 мм
35 Кабель 1
36 Блок соединения стержня 1
37 Связующий блок объединенных стержней (левый) 1
38 Ось подшипника  6
39 Объединенный стержень 2 5/8"
40 Втулка 4
41 Связующий блок объединенных стержней (правый)
42 Шкив привода
43 Ремень
44 Двигатель   1/4 НР
45 Конденсатор
46 Крепление двигателя (передняя часть)
47 Крепление двигателя (правая часть)
48 Соединительный штырь
49 Шкив привода
50 Шкив привода
51 Гайка   3/4"
52 Пластиковая соединительная рейка
53 Ось
54 Пластина переключателя
55 Переключатель
56 L-образная пластина 2 1-1/4"х30 мм
57 Круглая пластина 2
58 Стартер двигателя 1

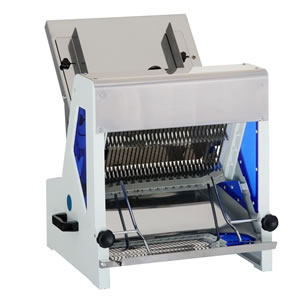

Запасные части для хлеборезки SINMAG модель SM-302, производства SINMAG B.M.CORP




 : : : : : : : : : : : : : : :
