Инструкция по замене матрицы (барабана) формующего для пельменных аппаратов серии JGL

Инструкция по замене матрицы (барабана) формующего для пельменных аппаратов серии JGL Инструкция по замене матрицы (барабана) формующего для пельменных аппаратов серии JGL

  1. Снять всю формующую головку с пельменного аппарата, для этого открутить с левой задней стороны формующей головки винт под крест и поднять головку вверх.
  2. Установить формующую головку на ровную поверхность.

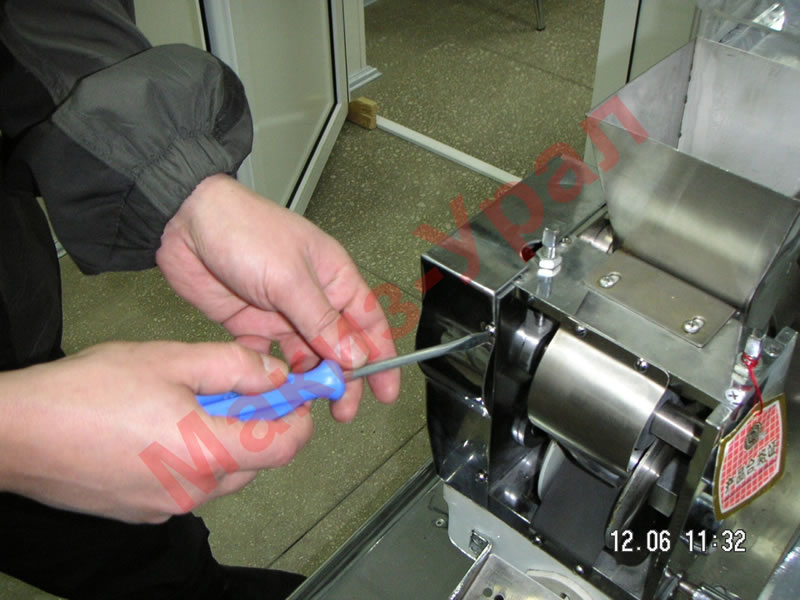

  3. Снять с левой стороны защитную крышку (3 винта открутить) – см. фото 1.

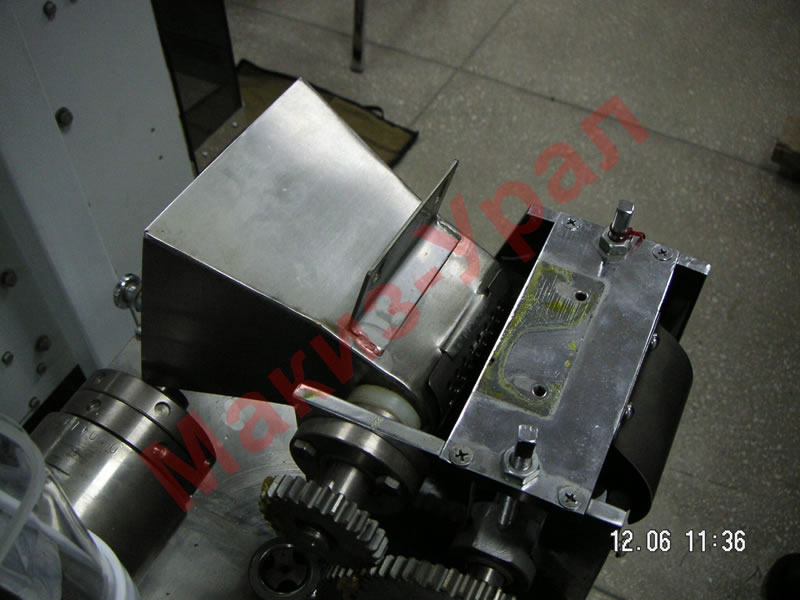

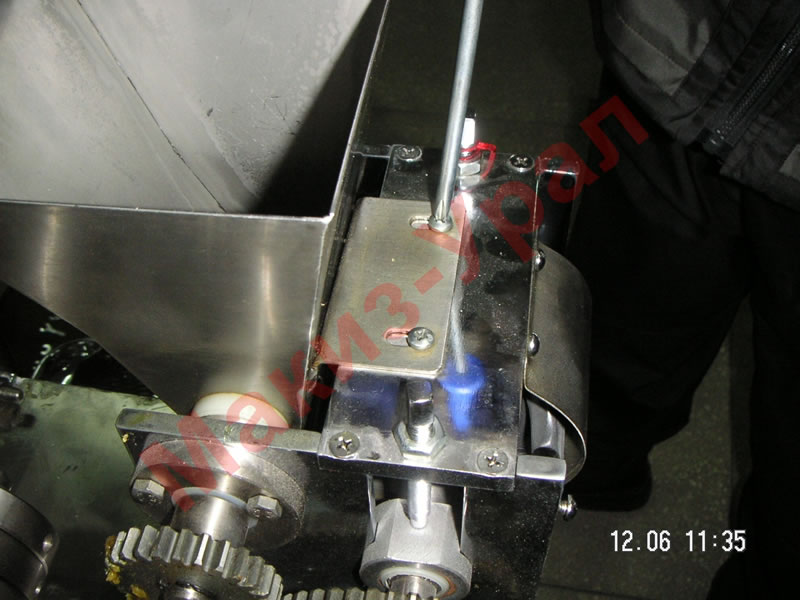

  4. Открутить два винта крепления бункера подсыпки муки и повернуть его по часовой стрелке – см. фото 2 и 3.

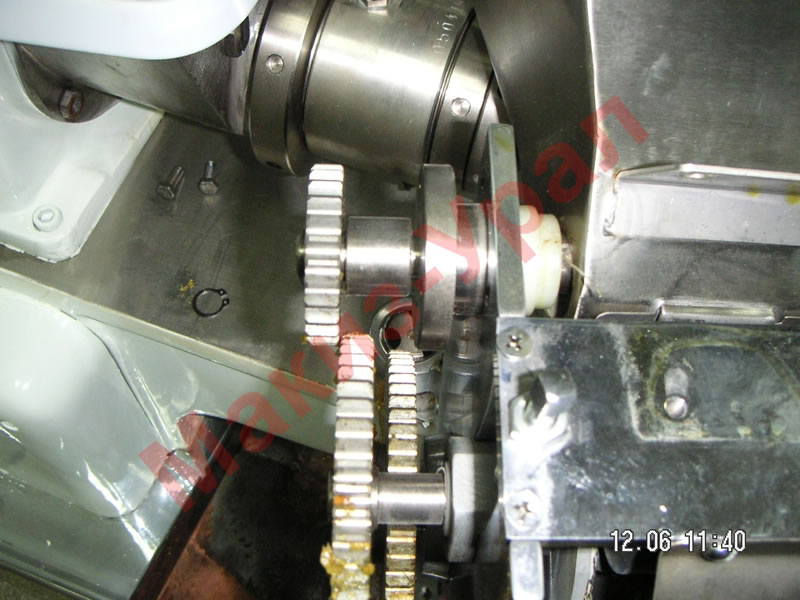

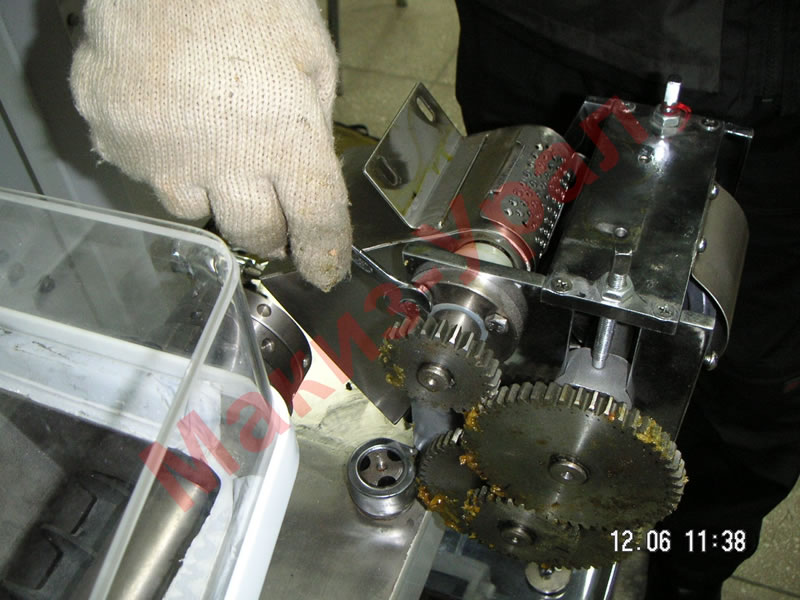

  5. Удалить стопорную шайбу шестерни привода подсыпки муки (фото 4) и снять шестерню. Если по какой-то причине шестерня не снимается с оси, то нужно открутить гаечным ключом на 10 всю втулку (3 болта) вместе с шестерней и потянуть ее на себя (фото 5).

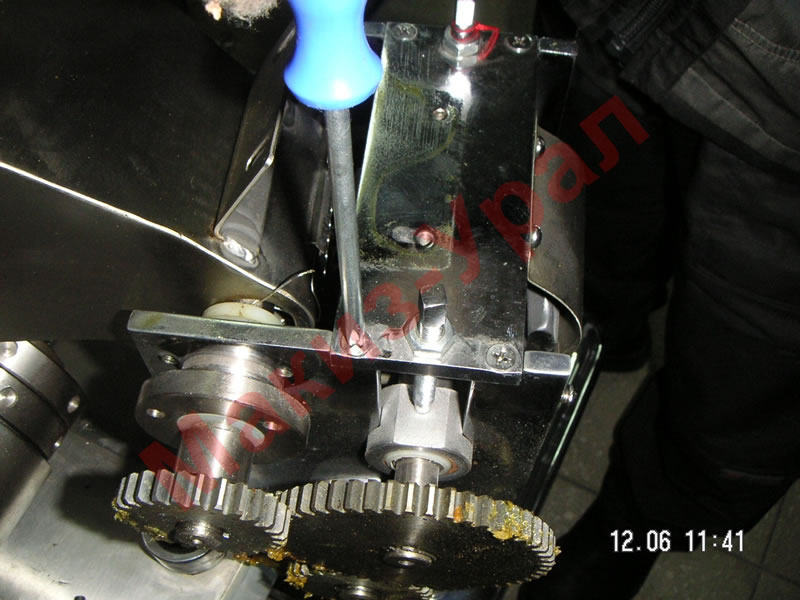

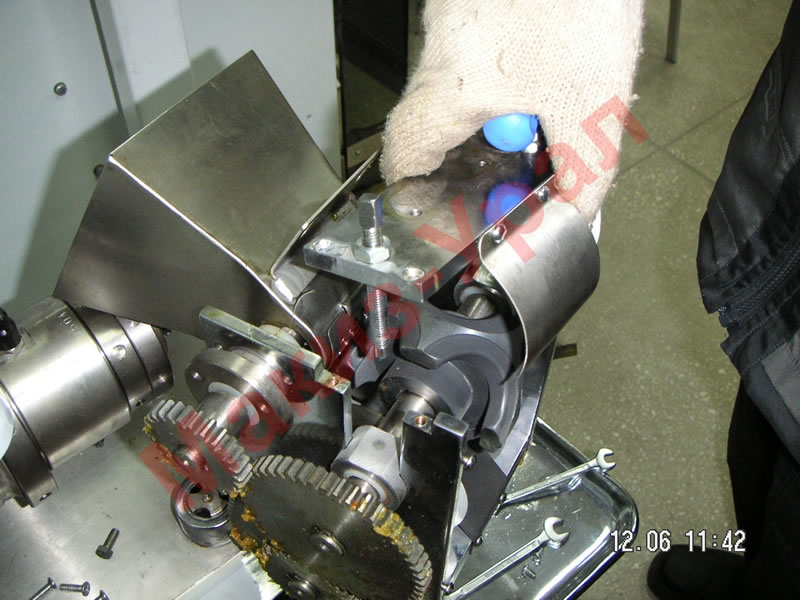

  6. Открутить четыре винта крепления верхней пластины и снять ее не откручивая болты с квадратной головкой (регулировка поджима верхнего барабана) – фото 6 и 7.

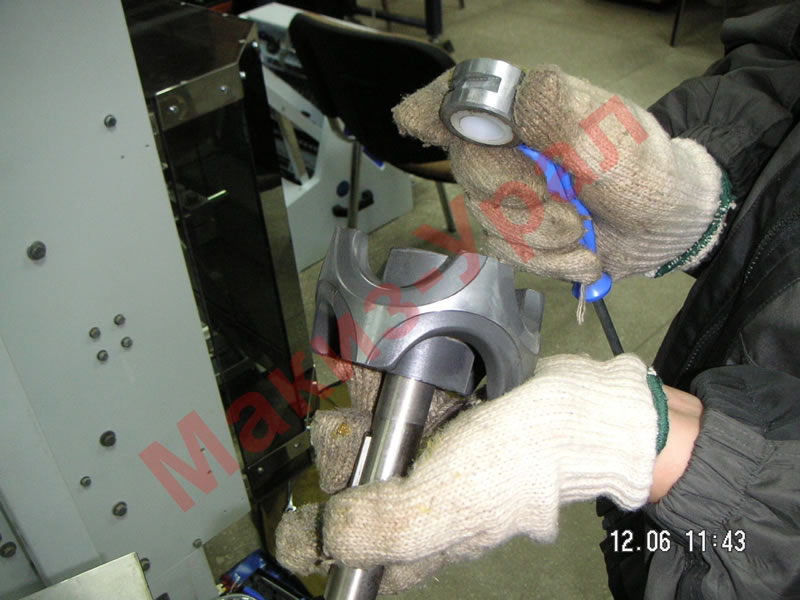

  7. Снять верхнюю ось вместе со втулками и верхним барабаном. Снять втулку с одной стороны, затем снять барабан со шпонки, заменить барабан на новый и поставить обратно втулку на ось и всю ось на место – фото 8.
  8. Провести последовательно все операции в обратном порядке.
  9. В самом конце отрегулировать прижим верхнего барабана к нижнему. Для этого открутить контргайки на верхней пластине и поворотом квадратной головки произвести регулировку с двух сторон. Закрутить контргайки. После регулировки между верхним и нижним барабаном не должно быть зазоров в местах касания, и они легко должны проворачиваться один относительно другого.
Фото 1 Фото 2 Фото 3 Фото 4
Фото 1 Фото 2 Фото 3 Фото 4
Фото 5 Фото 6 Фото 7 Фото 8
Фото 5 Фото 6 Фото 7 Фото 8




 : : : : : : : : : : : : : : :
