Запасные части для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 11
Перечень основных запасных частей для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 11
| Наименование |
Кол-во |
Примечание |
Цепь 2ПР-12.7-3180 ГОСТ 13568-75, L=927.1мм,
Звено С-2ПР-12.7-3180 ГОСТ 13568-75 |
1 |
Цепь мотор-редуктора |
Цепь ПР-12.7-1820-2 ГОСТ 13568-75, L=520.7мм, Звено С-ПР-12.7-1820-2 ГОСТ 13568-75,
Звено П-ПР-12.7-1820-2 ГОСТ 13568-75 |
1 |
Цепь привода раскатки |
Цепь ПР-12.7-1820-2 ГОСТ 13568-75, L=1409.7мм,
Звено С-ПР-12.7-1820-2 ГОСТ 13568-75 |
1 |
Цепь раскатывающих валов |
| Подшипник 2205 E-2RS1 |
1 |
Подвижная опора приводного
барабана транспортера |
| Подшипник YAR 205-2F, Корпус подшипника FYTB 505M, Крышка ECY 205 |
1 |
Неподвижная опора приводного барабана транспортера |
| Подшипник 180205 ГОСТ 8882-75 |
10 |
Раскатывающие валы,
натяжной барабан транспортера |
| Подшипник 180206 ГОСТ 8882-75 |
2 |
Паразитные звездочки раскатки |
Запасные части для тестозакаточной машины «АГРО-ФОРМ» ТЗМ 11

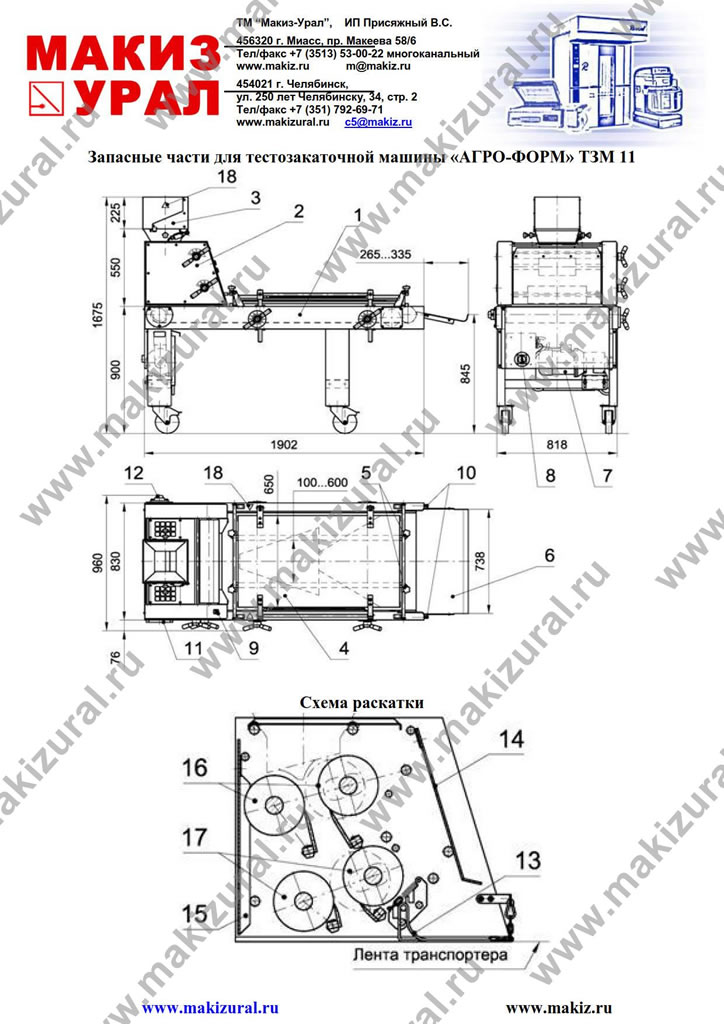

Общая схема машины
Схема раскатки |

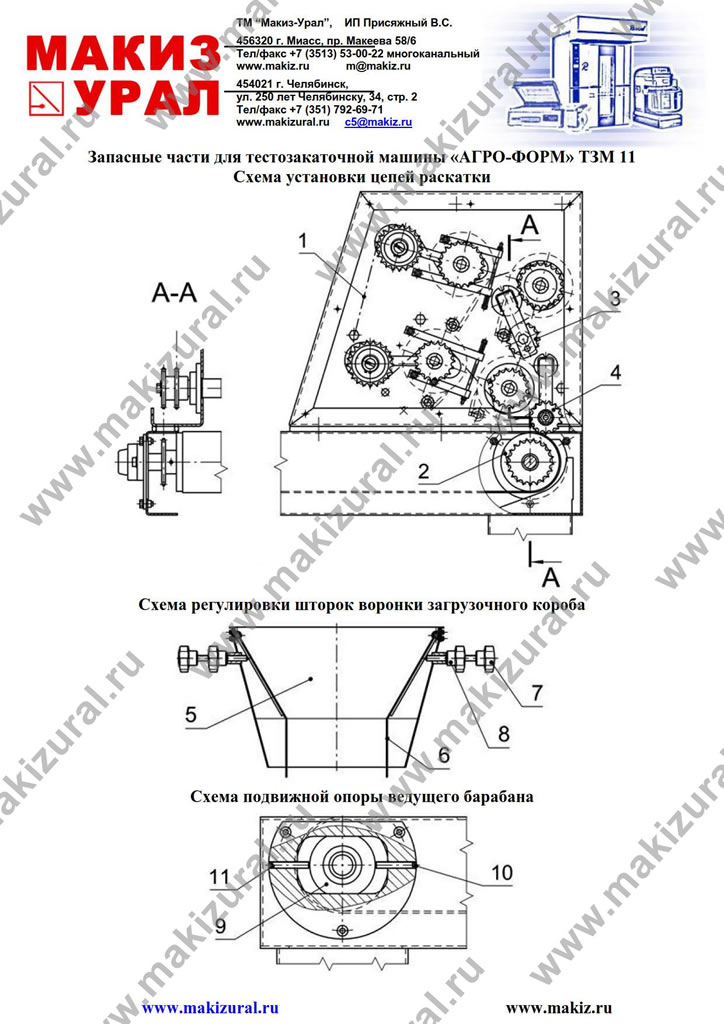

Схема установки цепей раскатки
Схема регулировки шторок воронки загрузочного короба
Схема подвижной опоры ведущего барабана |
1 – Транспортер
2 – Раскатка
3 – Загрузочный короб
4 – Плита нажимная
5 – Боковые ограничители
6 – Приемный лоток для сформованных заготовок
7 – Мотор-редуктор
8 – Вводный выключатель системы управления
9 – Кнопки управления
10 – винты натяжного барабана
11 – Подвижная опора ведущего барабана
12 – Неподвижная опора ведущего барабана
13 – Волокуша
14 – Лицевая защитная крышка раскатки
15 – тыльная защитная крышка раскатки
16 – Верхняя пара раскатывающих валов
17 – Нижняя пара раскатывающих валов
18 – Предупреждающие знаки
|
1 – Цепь раскатывающих валов
2 – Цепь привода раскатки
3 – Натяжитель цепи
4 – Натяжитель цепи
5 – Воронка загрузочного короба
6 – Шторка
7 – Винт шторки
8 – Стопорящая гайка шторки
9 – Подвижный корпус подшипника
10 – Выжимной винт подвижной опоры
11 – Стопорящий винт подвижной опоры
|
|
